Промышленные кабели редко эксплуатируются в чистых и неподвижных условиях. Кабель датчика может тереться о раму машины. Жгут проводов может вибрировать рядом с мотором. Во время технического обслуживания специалистам может потребоваться заменить один кабель без демонтажа всей сборки.
Оплетка с продольным разрезом представляет собой практичный способ добавления внешнего защитного слоя при сохранении доступа к кабелям. Ее продольный разрез позволяет выполнять монтаж поверх существующего кабельного пучка, что делает ее особенно полезной при модернизации оборудования, ремонте и сборке жгутов.Самоскручивающиеся оплеткишироко используются в промышленном оборудовании, электронике и электротехнике для защиты от истирания и организации кабелей.
Тем не менее, выбор правильной оплетки требует большего, чем просто сопоставление ее номинального диаметра с кабельным пучком. Материал, конструкция, тип застежки и условия эксплуатации влияют на характеристики.
Что такое оплетка с продольным разрезом?
Оплетка с продольным разрезом — это защитное покрытие, которое открывается по всей длине и оборачивается вокруг кабелей, проводов или жгутов. В отличие от закрытой трубчатой оплетки, ей обычно не нужно проходить через разъемы во время монтажа.
Распространенные конструкции включают в себя:

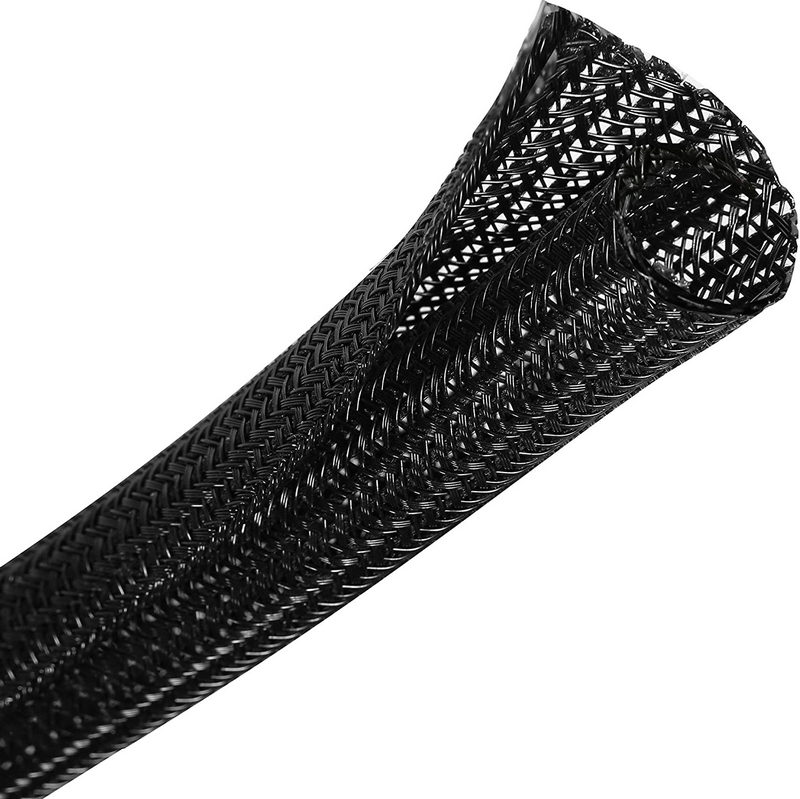

Разрезная плетеная оплетка: перекрывающиеся края возвращаются на место вокруг пучка после монтажа.

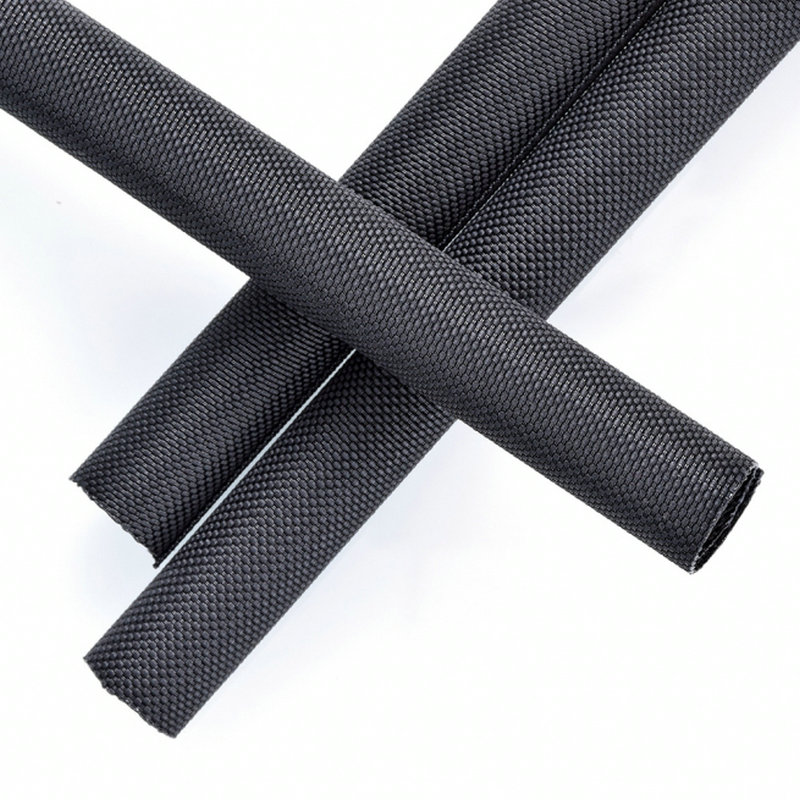

Тканая оплетка с продольным разрезом: тканая конструкция обеспечивает защиту и гибкую внешнюю поверхность.

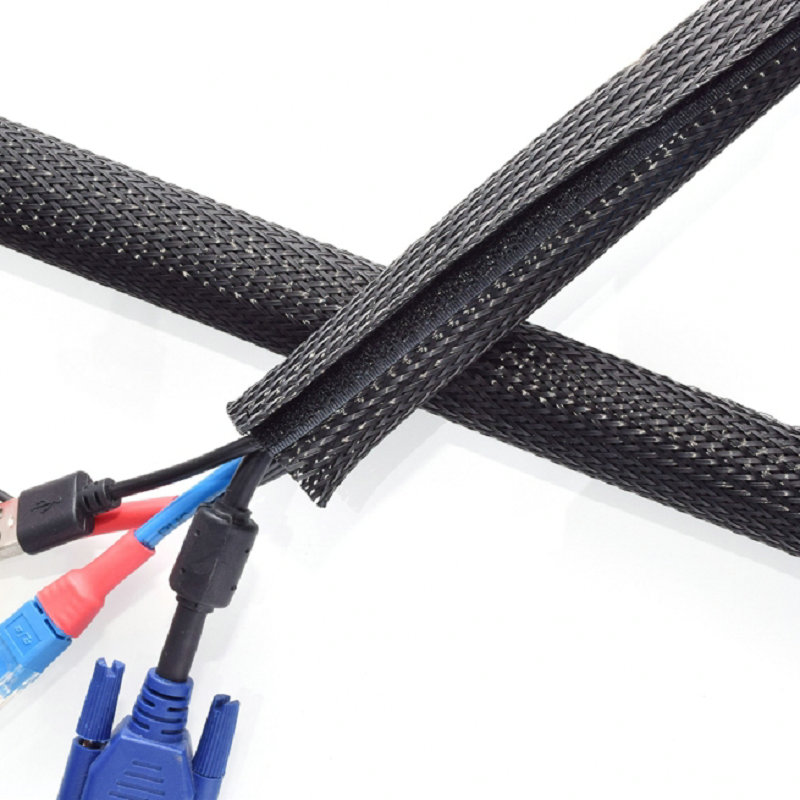

Кабельная оплетка на липучке: застежка многократного использования обеспечивает доступ вдоль защищенного участка.

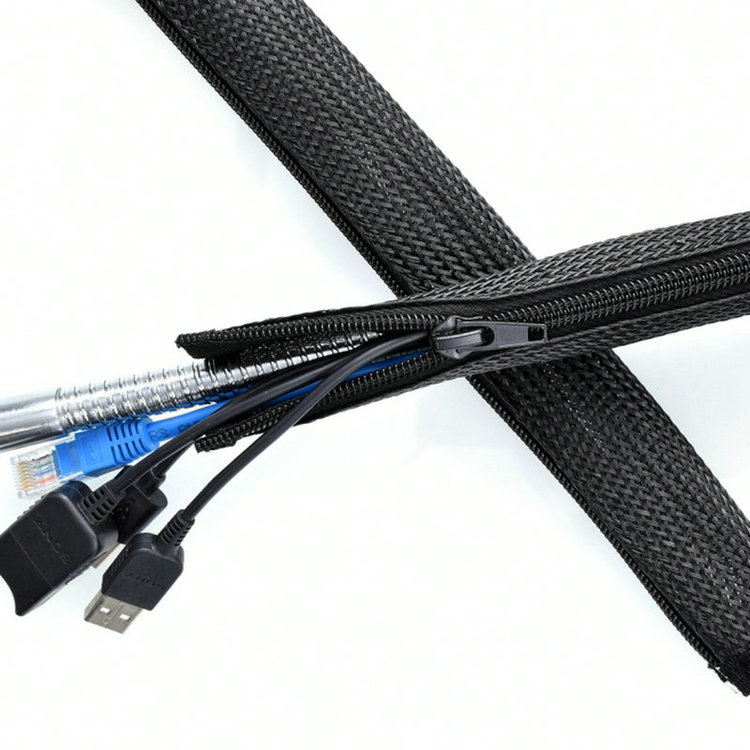

Кабельная оплетка на молнии: молния соединяет края вокруг кабельного пучка.
Эти конструкции служат для разных целей. Самозакрывающаяся оплетка может упростить монтаж жгута, в то время как застежки на липучках или молниях могут подойти для сборок, требующих регулярного доступа.
Как оплетка с продольным разрезом защищает промышленные кабели?
1. Она добавляет слой для защиты от истирания
Повторяющийся контакт может постепенно изнашивать оболочку кабеля. Типичные места контакта включают кронштейны, корпуса оборудования и соседние кабельные пучки.
Подходящая оплетка помещает сменный слой между оболочкой кабеля и контактной поверхностью. Уровень защиты зависит от нити, переплетения, конструкции стенки и условий использования. Также доступны изделия с продольным разрезом для тяжелых условий эксплуатации при повышенных требованиях к защите от трения и истирания.
Оплетка должна применяться в сочетании с правильной прокладкой. Острые края по-прежнему требуют соответствующей защиты кромок, а незакрепленные кабели могут нуждаться в дополнительных хомутах.
2. Она помогает управлять контактом при вибрации
На вибрирующем оборудовании кабели могут многократно соприкасаться с близлежащими поверхностями. Подходящая текстильная оплетка может помочь уменьшить прямой контакт и, в некоторых случаях, сопутствующее дребезжание.
Это не исключает движения. Пучок по-прежнему нуждается в надежной поддержке, достаточной свободной зоне и траектории прокладки, исключающей концентрированное трение.
3. Она поддерживает порядок в кабельных пучках
Группировка кабелей внутри оплетки создает более удобный в обслуживании жгут. Это может помочь специалистам следовать по кабельной трассе, определять ответвления и работать рядом с другими компонентами.
Пучок должен оставаться совместимым с тепловыми и электрическими требованиями оборудования. Аккуратный внешний вид сам по себе не подтверждает правильность прокладки.
4. Она упрощает доступ к существующим жгутам
Главным преимуществом конструкции с продольным разрезом является доступ после монтажа. Специалисты могут открыть оплетку, чтобы осмотреть или заменить кабель, а затем снова закрыть ее, если оплетка сохранила работоспособность.
Это полезно, когда разъемы больше кабельного пучка или когда отключение оборудования потребовало бы значительной дополнительной работы.
Где используется кабельная оплетка с продольным разрезом?
Промышленное применение
|
Типичная потребность в защите
|
Основной фактор выбора
|
Производственное оборудование
|
Трение вблизи рам и кронштейнов
|
Стойкость к истиранию и надежная прокладка
|
Шкафы управления
|
Упорядоченная разводка кабелей с доступом для обслуживания
|
Размер пучка, замыкание и доступное пространство
|
Упаковочное оборудование
|
Защита датчиков и исполнительных механизмов
|
Гибкость и устойчивость к локальным воздействиям
|
Модернизация оборудования
|
Закрытие кабелей, уже оснащенных разъемами
|
Простота установки и повторного открытия
|
Подвижные узлы
|
Защита при многократных перемещениях
|
Испытания на гибкость для конкретных применений
|
Для роботизированных рук, кабельных цепей и других непрерывно движущихся систем подтвердите пригодность с помощью репрезентативных испытаний. Гибкая оболочка автоматически не рассчитана на многократный изгиб или кручение.
Как выбрать правильную оплетку с боковым разрезом
Измерьте весь пучок целиком
Измерьте собранный пучок в самой широкой точке, включая пересечения и локальные изменения.
Для самозакрывающейся оплетки проверьте рекомендованный производителем диапазон пучка и требуемое перекрытие. Переполнение может привести к расхождению краев, оставляя кабели незащищенными. Чересчур свободная оплетка может сместиться или зацепиться за окружающие компоненты.
Подберите материал в соответствии с условиями окружающей среды
PET является распространенным вариантом для общей связки кабелей и защиты от истирания. Нейлоновые конструкции могут рассматриваться там, где приоритетом является износостойкость. Для более высоких температур или специфических воздействий окружающей среды могут потребоваться специализированные материалы или покрытия.
Изучите технические характеристики готового продукта, а не полагайтесь только на название материала.
Подтвердите конкретные требования к производительности
Запросите данные, относящиеся к данной области применения:
- Непрерывная рабочая температура
- Метод и результаты испытаний на истирание
- Классификация испытаний на огнестойкость, если это требуется
- Устойчивость к маслам, чистящим средствам или другим присутствующим химикатам
- Устойчивость к УФ-излучению при воздействии внешней среды
- Удержание затвора и характеристики при движении
Не следует полагаться на то, что стандартная текстильная оплетка обеспечит герметичность от жидкостей, электроизоляцию, защиту от электромагнитных помех или защиту от сварочных брызг. Эти функции требуют специально разработанных изделий и сопутствующей документации.
Советы по монтажу для надежной защиты
Перед установкой оплетки осмотрите кабели и исправьте поврежденные оболочки, острые точки контакта или плохую прокладку.
Обрежьте и оформите концы оплетки в соответствии с инструкциями производителя. По возможности располагайте отверстие в стороне от основной поверхности трения и зафиксируйте концы, не сдавливая кабели чрезмерно.
После монтажа проверьте узел во всем диапазоне рабочих перемещений. Проверьте на наличие расходящихся швов, смещения, защемления и крутых изгибов. Повторно осмотрите зоны сильного контакта во время планового технического обслуживания.
Часто задаваемые вопросы
Можно ли установить оплетку с боковым разрезом без демонтажа разъемов?
Обычно да. Продольный разрез позволяет надеть оплетку на существующий пучок. Доступ при монтаже по-прежнему зависит от окружающего оборудования.
Является ли оплетка с боковым разрезом водонепроницаемой?
Стандартные плетеные и тканые версии обычно не образуют водонепроницаемый корпус. Применения, подвергающиеся мытью под давлением или попаданию жидкости, требуют соответствующей системы защиты.
Может ли одна оплетка защитить кабели от истирания, тепла и электромагнитных помех?
Только в том случае, если конкретная конструкция разработана и проверена на соответствие этим требованиям. Универсальная защитная оплетка от истирания не должна рассматриваться как универсальное решение для защиты.
Выбор оплетки с возможностью обертывания для вашего оборудования
Лучшая отправная точка — это реальный маршрут кабеля: где жгут трется, как он двигается, чему он подвергается и как часто требуется доступ специалистам.
MJ FLEX помогает клиентам оценивать защитные оплетки с учетом размеров жгута, условий эксплуатации и требований к обслуживанию. Расскажите о деталях вашего применения, необходимом количестве и соответствующих эксплуатационных характеристиках, чтобы обсудить подходящие варианты и получить образцы для оценки.
