Устойчивая к УФ-излучению оборачиваемая разрезная плетёная кабельная оплётка

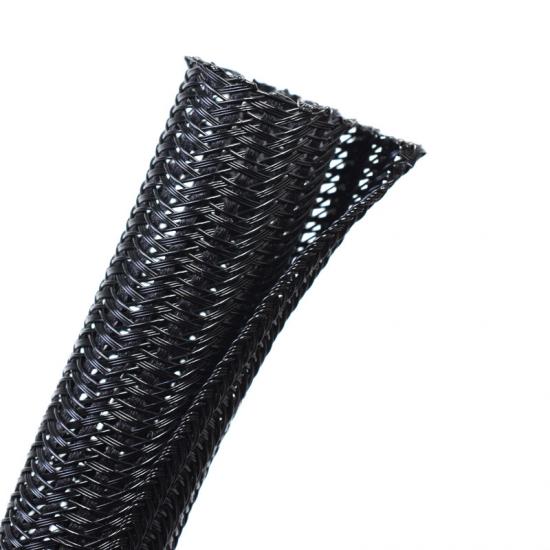

MJ FLEX, устойчивый к УФ-излучению Оборачиваемая разрезная плетёная кабельная оплётка предназначена для защиты проводов и кабельных жгутов, подверженных воздействию солнечного света и наружных условий.
Изготовленная из стабилизированных к УФ-излучению монофиламентных и мультифиламентных нитей PET, эта гибкая оборачиваемая кабельная оплётка имеет самозакрывающуюся разрезную конструкцию, обеспечивающую лёгкую установку без отсоединения проводов или разъёмов.
Материал успешно прошёл 1000-часовое испытание на ксеноновое дуговое старение согласно ISO 4892-2, демонстрируя отличную гибкость и сохранение механических свойств без видимых трещин или охрупчивания.
Почему стоит выбрать устойчивую к УФ-излучению разрезную оплётку?
Стандартная PET разрезная оплётка может постепенно выцветать, затвердевать или терять гибкость после длительного воздействия солнечного света.
SBW-PET-UV использует стабилизированную к УФ-излучению формулу PET для повышения устойчивости к ультрафиолетовому излучению при сохранении гибкости, стойкости к истиранию и простоты установки обычной оборачиваемой плетёной кабельной оплётки.
Её открывающаяся конструкция особенно подходит для наружных кабельных жгутов, в которых невозможно использовать закрытую плетёную оплётку из-за больших разъёмов, ответвлений или требований к обслуживанию.
Ключевые особенности
1. Испытана в течение 1000 часов согласно ISO 4892-2
2. Отличная устойчивость к УФ-излучению и атмосферным воздействиям
3. Отсутствие видимых трещин или охрупчивания после испытания
4. Сохранение удлинения более чем на 94%
5. Самозакрывающаяся разрезная конструкция
6. Простая установка без снятия разъёмов
7. Позволяет легко добавлять или удалять кабели
8. Гибкая и устойчивая к истиранию
9. Обеспечивает равномерное покрытие кабельного жгута
10. Подходит для нестандартных кабельных жгутов
11. Соответствует требованиям RoHS и REACH
12. Доступны индивидуальные размеры, цвета и упаковка
Результаты УФ-испытания ISO 4892-2
Стабилизированный к УФ-излучению материал PET был испытан при воздействии ксенонового дугового света для оценки его устойчивости к имитации солнечного света, тепла и влаги.
Результаты показывают, что материал сохраняет хорошую гибкость и механические характеристики после длительного воздействия искусственного атмосферного старения.
Результаты ускоренного старения предназначены для сравнения материалов и не отражают точный срок эксплуатации на открытом воздухе.
| Испытуемый параметр | Результат |
| Стандарт испытания |
ISO 4892-2 |
|
Продолжительность воздействия |
1000 часов |
|
Облучённость |
0,35 Вт/м² при 340 нм |
|
Температура чёрной панели |
65°C |
|
Относительная влажность |
50% |
|
Цикл воздействия |
102 минуты света + 18 минут света и распыления воды |
|
Прочностные характеристики при растяжении |
Снижение примерно на 10% |
|
Удлинение при разрыве |
Снижение примерно на 5,8% |
|
Сохранение удлинения |
Более 94% |
|
Внешний вид |
Нет видимых трещин или охрупчивания |
Технические данные
|
Свойство |
Спецификация |
|
Материал |
УФ-стабилизированная мононить и многофиламентная нить из PET |
|
Конструкция |
Самозакрывающаяся разрезная плетёная конструкция |
| Перекрытие |
≧35% |
|
Рабочая температура |
от -40°C до +125°C |
|
Температура плавления |
240+(-)10℃ |
|
Стойкость к УФ-излучению |
ISO 4892-2, 1 000 часов |
|
Стойкость к истиранию |
Отличная |
|
Соответствие требованиям |
Rohs, Reach, без галогенов |
| Стандартный цвет | Чёрный |
|
Доступные размеры |
Внутренний диаметр 3 мм~внутренний диаметр 50 мм |
|
Метод резки |
Горячий нож |
|
Индивидуальная настройка |
Размер, цвет, перекрытие, плотность и упаковка |
Спецификация
| № детали |
Номинальный размер Диаметр (мм) |
Ширина раскрытия (мм) |
Диапазон диаметров пучка (мм) |
Длина упаковки (м/катушка) |
|
| Мин. | Макс. | ||||
| SBW-PET-003-BK-UV |
Φ3 |
21±3 |
2 | 4 | 300 |
|
SBW-PET-006-BK-UV |
Φ6 |
28±3 |
4 | 7 | 100 |
|
SBW-PET-008-BK-UV |
Φ8 |
45±3 |
6 | 10 | 100 |
|
SBW-PET-010-BK-UV |
Φ10 | 53±5 | 8 | 11 | 100 |
|
SBW-PET-013-BK-UV |
Φ13 |
60±5 |
12 | 15 | 50 |
|
SBW-PET-016-BK-UV |
Φ16 |
75±5 |
15 | 18 | 25 |
|
SBW-PET-019-BK-UV |
Φ19 |
89±5 |
18 | 22 | 25 |
|
SBW-PET-025-BK-UV |
Φ25 | 115±8 | 23 | 26 | 25 |
|
SBW-PET-029-BK-UV |
Φ29 |
130±8 |
28 | 30 | 25 |
|
SBW-PET-032-BK-UV |
Φ32 |
143±8 |
29 | 34 | 25 |
|
SBW-PET-038-BK-UV |
Φ38 | 160±10 | 35 | 40 | 25 |
|
SBW-PET-050-BK-UV |
Φ50 |
215±10 |
46 | 55 | 25 |
Типичные применения
1. Солнечное и фотоэлектрическое оборудование1. Солнечное и фотоэлектрическое оборудование
Защищает открытые кабели постоянного тока, заземляющие провода и кабельные жгуты от солнечного света, истирания и ежедневного воздействия погодных условий. Разделяемая оборачиваемая конструкция позволяет устанавливать изделие без отсоединения существующих кабелей или разъёмов.
2. Зарядные станции для электромобилей
Подходит для защиты внутренней проводки и наружных кабельных жгутов, подверженных воздействию УФ-излучения и механическому износу. Открывающаяся конструкция также упрощает проверку, техническое обслуживание и замену кабелей.
3. Наружные электрические шкафы
Организует и защищает провода вокруг наружных шкафов управления, корпусов и оборудования распределения электроэнергии. Конструкция из PET со стабилизацией от УФ-излучения помогает сохранять гибкость при длительном воздействии солнечного света.
4. Автомобильные жгуты проводов
Обеспечивает лёгкую защиту от истирания для жгутов проводов, подверженных воздействию солнечного света, вибрации и трения. Самооборачивающаяся конструкция подходит для разветвлённых жгутов и позволяет вводить или выводить провода в любой точке.
5. Коммерческие и сельскохозяйственные транспортные средства
Защищает проводку в грузовиках, автобусах, тракторах и сельскохозяйственном оборудовании, работающих под воздействием солнечного света, пыли и частой вибрации. Гибкая разделяемая конструкция облегчает установку вокруг существующих жгутов.
6. Строительная техника
Подходит для экскаваторов, погрузчиков и другого наружного оборудования, где кабели подвергаются воздействию УФ-излучения, истирания, вибрации и регулярного обслуживания. Гофрированный рукав можно повторно открыть для удобной проверки или замены кабеля.
7. Железнодорожное и транспортное оборудование
Помогает организовывать и защищать кабельные жгуты, подверженные механическому износу и непрямому или прямому воздействию солнечного света. Оборачиваемая конструкция подходит для сложных и разветвлённых систем проводки.
Для применений, требующих определённых характеристик огнестойкости, дымообразования или токсичности, следует использовать версию, прошедшую испытания в соответствии с применимым железнодорожным или транспортным стандартом.
8. Системы наружного освещения
Защищает силовые и управляющие кабели, используемые в уличных фонарях, ландшафтном освещении, вывесках и архитектурном освещении. Устойчивость к УФ-излучению помогает снизить преждевременное затвердевание и разрушение, вызванные воздействием солнечного света.
9. Коммуникационное оборудование
Подходит для наружных антенн, базовых станций, систем мониторинга и коммуникационных шкафов. Защищает кабельные жгуты от воздействия УФ-излучения и истирания, обеспечивая лёгкий доступ для модернизации и обслуживания.
10. Промышленное оборудование
Обеспечивает защиту от истирания и организацию кабелей для оборудования, работающего на открытом воздухе или в частично открытых условиях. Разделяемая конструкция позволяет быстро устанавливать изделие на собранные кабели без снятия клемм или разъёмов.
Доступна индивидуальная настройка
MJ FLEX предоставляет услуги OEM и ODM для различных требований к защите наружных кабелей:
1. Индивидуальный диаметр и диапазон покрытия
2. Различные коэффициенты перекрытия
3. Составы материалов с устойчивостью к УФ-излучению
4. Варианты с огнезащитными свойствами
5. Индивидуальные цвета
6. Регулировка плотности плетения
7. Индивидуальная длина рулона или отрезка

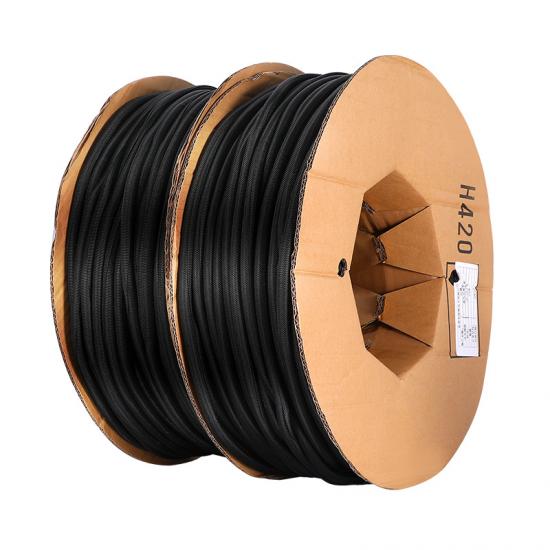

8. Упаковка в катушки, бухты или картонные коробки
9. Частная маркировка и индивидуальная упаковка
Часто задаваемые вопросы
1. Подходит ли этот разделяемый кабельный рукав для наружного использования?
Да. Он изготовлен из PET со стабилизацией от УФ-излучения и прошёл испытание продолжительностью 1000 часов в соответствии с ISO 4892-2.
2. В чем разница между обмоткой с продольным разрезом и расширяемой плетеной обмоткой?
Обмотка с продольным разрезом имеет разрыв по длине и может устанавливаться поверх существующих кабельных пучков. Закрытая расширяемая плетеная обмотка требует, чтобы провода или разъемы проходили через оболочку.
3. Можно ли установить ее без отсоединения кабелей?
Да. Разрезная самозакрывающаяся конструкция позволяет устанавливать оболочку без снятия разъемов или клемм.
4. Могут ли кабели входить или выходить из середины оболочки?
Да. Отдельные провода и ответвления могут входить или выходить практически в любом месте по длине оболочки.
5. Является ли оболочка водонепроницаемой?
Нет. Ее плетеная и разрезная конструкция обеспечивает защиту от УФ-излучения, истирания и механических воздействий, но не создает водонепроницаемого уплотнения.
6. Какой цвет рекомендуется для наружного применения?
Рекомендуется черный цвет, поскольку правильно сформулированный черный PET обычно обеспечивает лучшую устойчивость к УФ-излучению по сравнению с более светлыми цветами.
7. Можно ли объединить устойчивость к УФ-излучению и огнестойкость?
Да. MJ FLEX может разработать версии с устойчивостью к УФ-излучению и огнестойкостью в соответствии с требуемыми спецификациями. Итоговые характеристики должны быть подтверждены соответствующими испытаниями.
8. Можете ли вы предоставить образцы и отчеты об испытаниях?
Да. Образцы продукции, технические паспорта и доступная документация по испытаниям ISO 4892-2 могут быть предоставлены по запросу.
Разапросить образец или коммерческое предложение
Пожалуйста, предоставьте следующую информацию:
1. Диаметр кабельного пучка
2. Максимальный диаметр разъема
3. Требуемая длина оболочки
4. Условия эксплуатации на открытом воздухе
5. Требования к устойчивости к УФ-излучению и огнестойкости
6. Расчетное годовое количество
MJ FLEX порекомендует подходящий размер, коэффициент перекрытия и конструкцию изделия для вашего применения.
