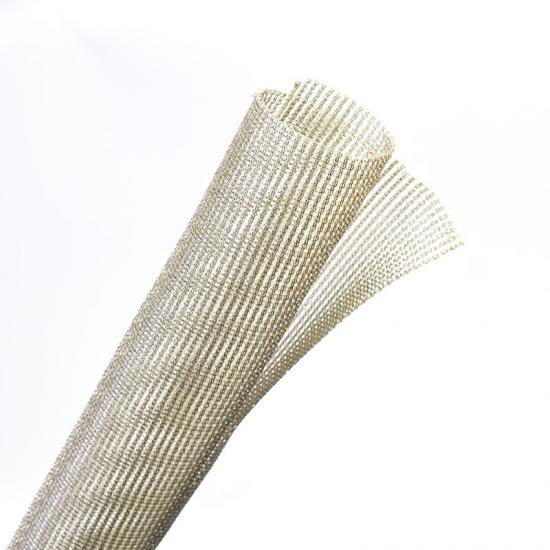

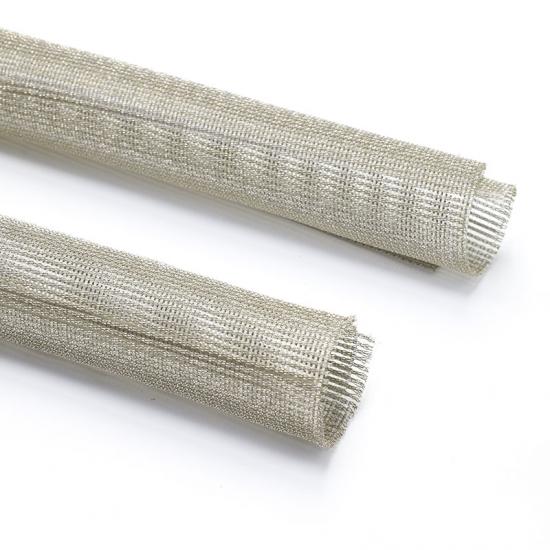

Самозакрывающаяся экранирующая обмотка для защиты от электромагнитных помех – луженая медь и PPS
Самозакрывающаяся защитная пленка от электромагнитных помех изготовлен из материала высокой плотности луженые медные провода сотканный с ППС (полифениленсульфид) , этот самооборачивающийся чехол предлагает превосходные электромагнитные помехи (ЭМП) и радиочастотные помехи (RFI) Экранирование. Конструкция с перекрытием обеспечивает надежную фиксацию и стабильное покрытие (≥35%) сложных пучков проводов, сводя к минимуму ухудшение сигнала и помехи.
Это идеальное решение для инженеров и производителей оригинального оборудования, которым требуется быстрая установка без инструментов, особенно в условиях, когда отсоединение кабелей нецелесообразно или требует больших затрат.
Диапазон рабочих температур от от -40°С до +150°С и сопротивление тепло, старение, влажность и химикаты , он стабильно работает как в суровых промышленных условиях, так и в тропическом климате, решая основные проблемы долговечности для клиентов в Юго-Восточная Азия и Европа .
Функции
Высокая эффективность экранирования
Соответствует стандарту GB/T30142-2013, обеспечивает стабильную защиту от электромагнитных и радиочастотных помех на всех частотах.
Быстрая и неинвазивная установка
Самооборачивающаяся конструкция обеспечивает простоту применения без отсоединения кабелей и разъемов.
Огнестойкий
Соответствует стандартам пожарной безопасности EN45545-2 R22/23 HL3 — идеально подходит для железнодорожных и транспортных систем.
Широкий диапазон рабочих температур
Выдерживает температуры от -40°C до +150°C, подходит для экстремально холодных и жарких, влажных условий.
Превосходная стойкость к старению и химическим веществам
Отсутствие деформации, заусенцев и обрывов проволоки после 20 часов при температуре 100°C.
Выдерживает 110°C / 150 кПа в насыщенном влажном паре в течение 48 часов.
Соответствует RoHS и REACH
Полностью соответствует международным стандартам экологической безопасности.
Стандартный цвет
Элегантная и профессиональная серебристая отделка для лучшей видимости и брендинга производителя оригинального оборудования.
Физические свойства с
Физические свойства Подробности Материал Луженая медь + ПФС Рабочая температура -40°С ~ +150°С Перекрывать ≥35% Воспламеняемость EN45545 - 2 R22/23 HL3 Эффективность экранирования ГБ/Т 30142 - 2013 Сопротивление старению Отсутствие деформации, обрыва металлической проволоки, ожогов при 100°С в течение 20 ч. Тест на погружение Нет видимых изменений внешнего вида согласно EN 60589 - 30 Кабели совпадают 110°C/150 кПа в насыщенном горячем и влажном паре в течение 48 часов Стандартный цвет Серебро Соответствует RoHS Да Соответствует требованиям Reach Да
Спецификация
Номер детали
Внутренний диаметр (мм)
Внешний диаметр (мм)
Ширина разворота
хм)
Длина упаковки
(м/шпуля)
МБС-ТС-008-СВ-С
8±2
10±2
40±5
100
МБС-ТС-010-СВ-С
10±2
12±2
50±5
100
МБС-ТС-013-СВ-С
13±2
15±2
63±5
100
МБС-ТС-016-СВ-С
16±2
18±2
77±5
50
МБС-ТС-019-СВ-С
19±2
21±2
93±5
25
МБС-ТС-025-СВ-С
25±2
27±2
122±5
25
МБС-ТС-032-СВ-С
32±2
34±2
143±5
25
МБС-ТС-038-СВ-С
38±2
40±2
185±5
25
Почему это решает региональные проблемы
Область
Ключевой момент
Церн
Как
E-FLEX
®
Хель
пс
Евро
пе
Строгие требования пожарной безопасности и RoHS
айс
Сертифицировано по EN45545-2 и экологическим нормам
Юго-восток А
сия
Высокая влажность, температура
качели ure, быстрая установка
Вид
тепловой диапазон & до
структура обертывания без содержания спирта
Глобальные OEM-производители
Целостность сигнала, необходимость быстрой модернизации
Экранирование от электромагнитных помех + монтаж без разъемов
Приложение

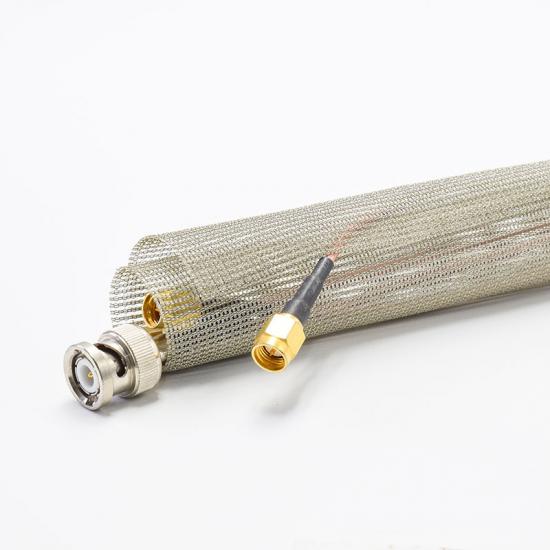

Защитная гильза из луженой меди пользуется доверием во многих отраслях промышленности:
А авто Мотив Жгуты проводов
Конструкция с защитой от электромагнитных помех повышает надежность бортовой электроники электромобилей и гибридов.
Железнодорожные системы
Соответствует стандарту пожарной безопасности EN45545-2, идеально подходит для электропроводки общественного транспорта.
Телекоммуникации
Защищает целостность сигнала в высокочастотных линиях передачи данных.
Промышленный А автоматизация и контроль
Предотвращает нарушение сигнала в системах датчиков и кабелей управления.
Оборона и высокая производительность Электроника
Надежная защита в критически важных условиях и при сильной вибрации.
