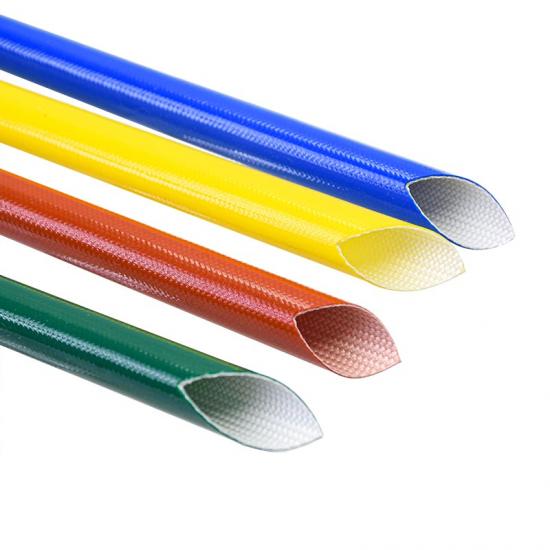

Стекловолоконная оболочка с силиконовым покрытием
Силиконовое покрытие для стекловолоконных рукавов E-FLEX® изготавливается путем плетения высококачественной нещелочной стекловолоконной пряжи, после чего на нее наносится равномерное покрытие из высококачественной силиконовой смолы, обработанной методом высокотемпературной термической вулканизации.
Этот высококачественный состав идеально сочетает в себе механическую прочность стекловолокна с исключительной диэлектрической изоляцией и влагозащитными свойствами силикона. Он обладает выдающимися диэлектрическими свойствами, надежной самозатухающей огнестойкостью и исключительной гибкостью, что делает его лучшим решением для защитной изоляции в современных электротехнических и промышленных приложениях.
Характеристики продукта
- Широкий диапазон рабочих температур: Надежно работает в широком диапазоне температур от -40°C до +200°C, безупречно адаптируясь к экстремальным криогенным условиям и длительному воздействию высоких температур.
- А Повышенная огнестойкость : Полностью соответствует стандартам огнестойкости VW-1 и UL1441. Успешно проходит испытание на горизонтальное воспламенение, демонстрируя превосходные самозатухающие свойства.
- С Таблица допусков напряжения анс эс : Доступны в двух номинальных значениях пробивного напряжения (1,5 кВ и 2,5 кВ), что позволяет гибко адаптировать их к различным конфигурациям цепей.
- Чистый Визуальный Личность: Поставляется в стандартном чистом белом цвете, обеспечивающем четкий контраст, профессиональную эстетичную прокладку и легкую идентификацию в сложных жгутах проводов.
Технические характеристики
| Физические свойства и критерии испытаний | Технические характеристики / Технические характеристики уэ |
| Плетеный материал | Нещелочное стекловолокно |
| Материал покрытия | силиконовая смола |
| Диапазон рабочих температур | -40°C ~ +200°C |
| Номинальные значения выдерживаемого напряжения | 1,5 кВ, 2,5 кВ |
| Воспламеняемость | VW-1, UL1441 |
| Тест на старение | 260°C 6 ч, без растрескивания |
| Выносливость к перепадам температур | 200 ± 2°C 168 H,≥ значение первичного напряжения |
| Испытание погружением в воду | Не липкий, не деформируется, не размягчается. |
| Рекомендуемый режущий инструмент | Ножницы |
Спецификация
| Номер детали |
Размер ID
(мм)
|
Допуск по идентификатору
(мм)
|
Стена Т
болезнь (Т)
(мм)
|
Длина упаковки
(м/катушка)
|
|
| 1,5 кВ | 2,5 кВ | ||||
| GF-IC-S-0.5-WH | 0,5 | +0.30/-0.10 | 0,31±0,05 | 0,31±0,05 | 200 |
| GF-IC-S-0.8-WH | 0,8 | +0.30/-0.10 | 0,31±0,05 | 0,33±0,05 | 200 |
| GF-IC-S-1.0-WH | 1 | +0.30/-0.10 | 0,32±0,05 | 0,36±0,05 | 200 |
| GF-IC-S-1.5-WH | 1.5 | +0.30/-0.10 | 0,37±0,05 | 0,38±0,05 | 200 |
| GF-IC-S-2.0-WH | 2 | +0.30/-0.10 | 0,37±0,05 | 0,39±0,05 | 200 |
| GF-IC-S-2.5-WH | 2.5 | +0.30/-0.10 | 0,37±0,05 | 0,41±0,05 | 200 |
| GF-IC-S-3.0-WH | 3 | +0.30/-0.10 | 0,37±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-3.5-WH | 3.5 | +0.30/-0.10 | 0,38±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-4.0-WH | 4 | +0.30/-0.10 | 0,39±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-4.5-WH | 4.5 | +0.30/-0.10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.0-WH | 5 | +0.40/-0.10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.5-WH | 5.5 | +0.40/-0.10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-6.0-WH | 6 | +0.40/-0.10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-7.0-WH | 7 | +0.40/-0.10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-8.0-WH | 8 | +0.40/-0.10 | 0,42±0,05 | 0,45±0,05 | 50 |
| GF-IC-S-9.0-WH | 9 | +0.50/-0.10 | 0,48±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-10.0-WH | 10 | +0.50/-0.10 | 0,50±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-11.0-WH | 11 | +0.50/-0.10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-12.0-WH | 12 | +0.50/-0.10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-13.0-WH | 13 | +0.50/-0.10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-14.0-WH | 14 | +0.50/-0.10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-15.0-WH | 15 | +0.50/-0.10 | 0,52±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-16.0-WH | 16 | +0.60/-0.10 | 0,53±0,05 | 0,56±0,05 | 50 |
| GF-IC-S-18.0-WH | 18 | +0.60/-0.10 | 0,60±0,05 | 0,63±0,05 | 50 |
| GF-IC-S-20.0-WH | 20 | +0.80/-0.10 | 0,70±0,05 | 0,73±0,05 | 50 |
| GF-IC-S-25.0-WH | 25 | +0.80/-0.10 | 0,75±0,05 | 0,76±0,05 | 50 |
| GF-IC-S-30.0-WH | 30 | +0.80/-0.10 | 0,75±0,05 | 0,78±0,05 | 50 |
| GF-IC-S-35.0-WH | 35 | +0.80/-0.10 | 0,80±0,05 | 0,85±0,05 | 50 |
Типичные области применения продукции
Благодаря своим прочным электрическим, тепловым и механическим характеристикам, силиконовая стекловолоконная втулка E-FLEX® широко используется в различных отраслях промышленности с высокими требованиями к качеству:
- Т Защита от свинца в трансформаторе : Изолирует и защищает важные внутренние выводы трансформатора от сильных вибрационных нагрузок и перегрева.
- Мотор Катушка Вести с : Служит прочным теплозащитным экраном и диэлектрической изоляционной обмоткой для обмоток тяжелых машин и промышленных электродвигателей.
- С компонент я нс ула ти о н Обеспечивает высококачественную изоляцию от внешних воздействий и электронных помех для резисторов, конденсаторов, нагревательных элементов и сложных клеммных соединений.
-
Системы электропроводки:
Широко используется в распределительных щитах, при прокладке линий электропередачи для электромобилей и в бытовой технике промышленного назначения, расположенной в зонах с высокой температурой.
