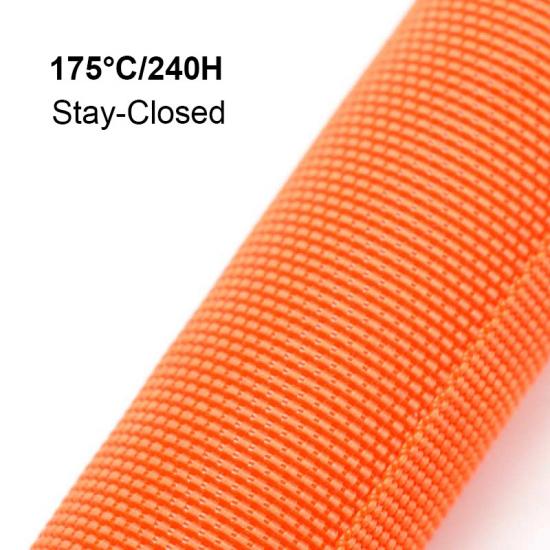

Высокотемпературная плетеная оплетка (175°C)
E-FLEX® 175°C Высокотемпературная самозатягивающаяся защитная гильза Разработан специально для жестких требований, предъявляемых к конструкциям электромобилей (EV) и промышленным средам с высокими температурами. Это высококачественное защитное решение имеет сложную гибридную структуру, состоящую из моноволокон ПЭТ для сохранения структурной памяти и многоволокон для превосходного покрытия поверхности, обеспечивая постоянную защиту на 360°.
В отличие от стандартных пленок, которые сжимаются или деформируются под воздействием термических нагрузок, пленка E-FLEX® доказала свою способность надежно закрываться и сохранять стабильность размеров даже после интенсивного испытания на долговечность при температуре 175°C в течение 168 часов, обеспечивая долговременную целостность изоляции даже в самых компактных и высокоэнергетических отсеках.
Физические свойства
Свойство
Деталь
Материал
ДОМАШНИЙ ПИТОМЕЦ
Монофиламент + ПЭТ мультифиламент
Структура
Самозакрывающаяся плетеная
Рабочая температура
-40°C ~ +150°C
Устойчивость к жаре
175°C / 168H
Устойчивость к старению
ISO 6722 (150°C / 240H)
Износостойкость
Высокий
Цвет
Черный / Оранжевый / На заказ
Что в этом особенного?
Высокотемпературная обмоточная рукавная лента
?
- Исключительная термостойкость: Проверено на устойчивость к температуре 175°C в течение 168 часов без деформации или загибания краев, что превосходит стандартные показатели для температуры 125°C.
- Высокоэффективное гибридное плетение: Сочетает в себе упругость моноволокна с высокой плотностью покрытия многоволоконного материала для максимальной износостойкости.
- Сила постоянного самозамыкания: Конструкция обеспечивает стабильное перекрытие (минимум 25%), благодаря чему ткань сохраняет свою форму и натяжение по всей длине. Длительный жизненный цикл автомобиля, исключающий необходимость в дополнительных крепежных элементах.
- Оптимизировано для r EV High -Напряжение: П Обеспечивает критически важную защиту жгутов проводов аккумуляторных батарей, инверторов и преобразователей постоянного тока, где управление тепловыделением имеет решающее значение.
- Быстрая и гибкая установка: Конструкция с боковым разделением обеспечивает удобство установки поверх предварительно установленных разъемов и в стесненных условиях, значительно сокращая время монтажа. время сборки.
Спецификация
| Номер детали |
ИДЕНТИФИКАТОР
(мм)
|
Распространение
Ширина
(мм)
|
Диапазон диаметров пучка (мм) |
Упаковка
Длина
(м/катушка)
|
|
| Мин | Макс | ||||
| STW-PET -003-OR -HT | 3 | 25±2 | 2 | 4 | 100 |
| STW-PET -005- ИЛИ -HT | 5 | 29±2 | 4 | 6 | 100 |
| STW-PET -008- ИЛИ -HT | 8 | 46±2 | 6 | 10 | 100 |
| STW-PET -010- ИЛИ -HT | 10 | 55±2 | 8 | 11 | 100 |
| STW-PET -013- ИЛИ -HT | 13 | 65±2 | 12 | 15 | 100 |
| STW-PET -016- ИЛИ -HT | 16 | 77±2 | 15 | 18 | 100 |
| STW-PET -019- ИЛИ -HT | 19 | 104±5 | 18 | 20 | 50 |
| STW-PET -025- ИЛИ -HT | 25 | 125±5 | 23 | 26 | 25 |
| STW-PET -029- ИЛИ -HT | 29 | 145±5 | 27 | 31 | 25 |
| STW-PET -032- ИЛИ -HT | 32 | 164±5 | 30 | 34 | 25 |
| STW-PET -038- ИЛИ -HT | 38 | 183±5 | 37 | 40 | 25 |
| STW-PET -050- ИЛИ -HT | 50 | 243±8 | 48 | 52 | 25 |
Почему стоит выбрать самозакрывающуюся термостойкую муфту?
| Особенность | Высокотемпературная версия | Стандартная версия |
| Постоянная температура | 150°C | 120-12 5°C |
| Высокая термостойкость | Испытание на устойчивость к температуре 175°C | Может открываться под воздействием тепла. |
| Устойчивость к старению | Проверено по стандарту ISO 6722 | Сниженная устойчивость к старению |
| Стабильность закрытия | Отличный | Умеренный |
| Целевое приложение | Электромобили и автомобили | Общая организация кабельной инфраструктуры |
Типичные области применения
- Транспортные средства на новых источниках энергии (NEV/EV): Внутренняя/внешняя проводка аккумуляторных батарей, высоковольтные (ВН) двигатели, инверторы и системы преобразования постоянного тока.
- Силовой агрегат и подкапотное пространство: Моторный отсек, защита датчиков выхлопных газов и зоны с малым зазором для обогрева.
- Промышленная автоматизация: Робототехника, блоки распределения питания (PDU) и системы хранения энергии (BESS), требующие быстрой сборки и высокой термостойкости.
